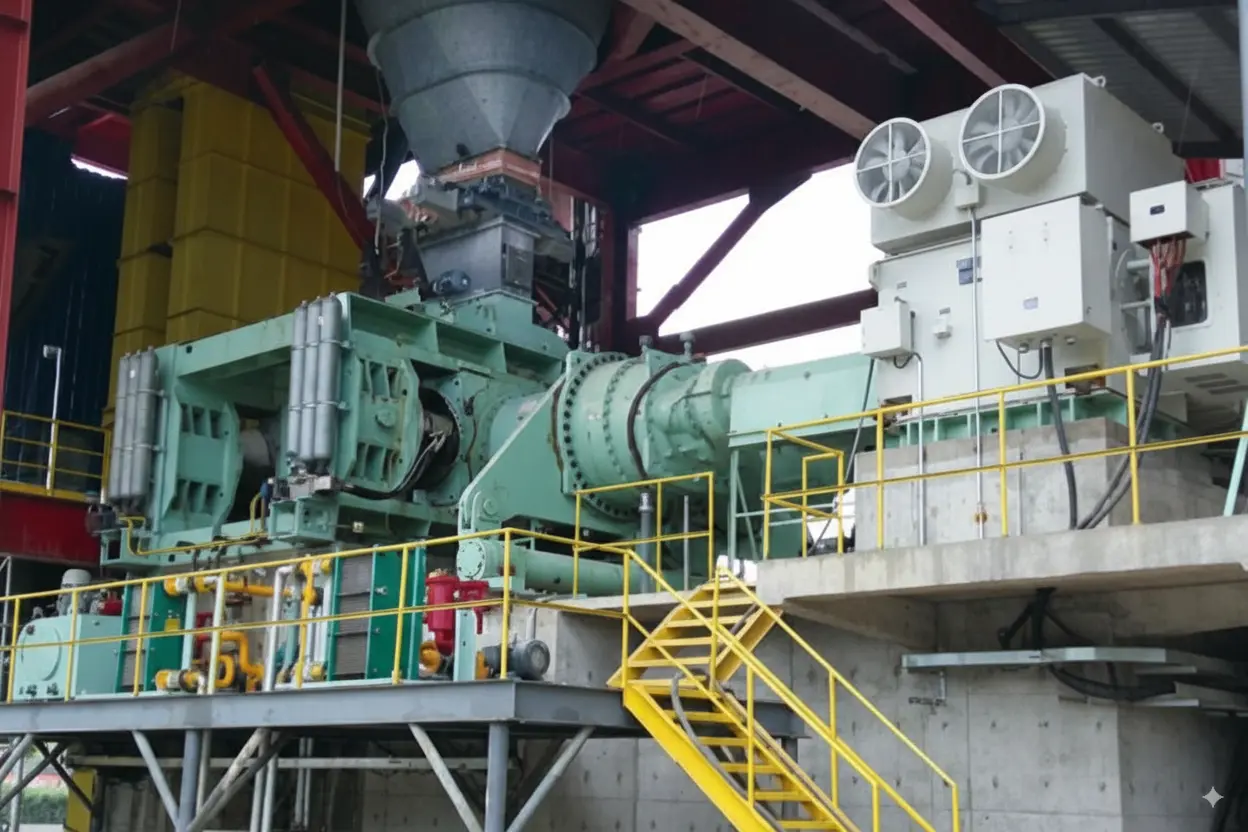

آسیاب غلتکی فشار بالا گرندتای
( HPGR - High Pressure Grinding Rolls )

شرکت گرندتای پیشرو در صنعت آسیاب‌های غلتکی فشار بالا

بیش از 20 سال است که شرکت صنایع سنگین  گرندتای به تعهد خود در نوآوری فنی در صنعت فرآوری مواد معدنی پایبند است. با پشتوانه سال‌ها تجربه و دانش عمیق، با موفقیت آسیاب غلتکی فشار بالا (HPGR - High Pressure Grinding  Rolls)  را توسعه داده است که نیازهای مشتریان جهانی را برای عملیات خردایش و آسیاب ایمن، قابل اعتماد، کم‌مصرف و با راندمان بالا برآورده می‌کند.

ویژگی‌های کلیدی

  • کاهش اندازه ذرات ورودی: در مقایسه با تجهیزات خردایش و آسیاب سنتی، HPGR می‌تواند اندازه ذرات را از 10-20 میلی‌متر به 3 میلی‌متر یا کمتر کاهش دهد، که این امر مصرف انرژی برای آسیاب را کاهش می‌دهد.
  • کاهش شاخص کار باند: خردایش با فشار بالا به طور قابل توجهی شاخص کار باند (Bond Work Index) اکثر سنگ‌ها را کاهش می‌دهد (در برخی موارد بیش از 23% کاهش).
  • تقویت دفع باطله قبل از آسیاب پایین‌دست: فرآوری سنگ آهن مگنتیت امکان دفع بیش از 30% باطله را فراهم می‌کند، که بار آسیاب، مصرف انرژی و سایش آسترها و رسانه‌های آسیاب را کاهش می‌دهد.
  • راندمان و بازیافت بالاتر: مواد خردشده توسط HPGR دارای ترک‌های ریز فراوان (microcracks) در امتداد مرزهای دانه‌ای هستند، که جذب و نفوذپذیری را برای لیچینگ سنگ‌های دشوار بهبود می‌بخشد.

چرا HPGR شرکت گرندتای را انتخاب کنیم

  • نرخ عملیاتی بالا: مشارکت در تدوین استانداردهای HPGR چین؛ ترویج آسیاب‌های غلتکی بزرگ‌مقیاس با طراحی و ساخت پیشرفته بین‌المللی.
  • عملکرد فرآوری عالی: نیروی بیش از 20% قوی‌تر، نرخ صلاحیت بیش از 15% بالاتر و مصرف انرژی بیش از 10% کمتر در مقایسه با رقبای داخلی.
  • عمر مفید بسیار طولانی: طراحی جدید یاتاقان با عمر بیش از 10 سال (3-5 برابر بیشتر از یاتاقان‌های خودتنظیم).
  • خدمات جهانی: عرضه به استرالیا، برزیل (Vale SA)، روسیه، گروه زیجین و سایر مشتریان بزرگ.

 مزایای اصلی

  • انتخاب: پشتیبانی از سیستم‌های آسیاب نهایی، سیمان ترکیبی، نیمه‌نهایی و سایر سیستم‌ها. شبیه‌سازی فرآیند و پایگاه داده به انتخاب ماشین/سیستم کمک می‌کند.
  • استحکام: تحلیل المان محدود (Finite Element Analysis) برای بهینه‌سازی قاب، شفت غلتک، پوسته و نشیمنگاه یاتاقان.
  • فناوری سطح غلتک: بدنه فولاد آلیاژی با کارایی بالا فورج‌شده؛ شفت/پوسته جداگانه هزینه قطعات یدکی را کاهش می‌دهد.
  • سطح مقاوم به سایش: گل‌میخ‌های فلزی سخت (Hard-Metal Studs) با عمر سطح 30,000 ساعت؛ بلوک‌های سایش جانبی و دیواره‌های آب‌بندی فشرده‌سازی را حفظ می‌کنند.
  • تعویض سریع گل‌میخ: پین‌های تعویض سریع زمان توقف را کاهش می‌دهند.
  • صفحه جانبی با گل‌میخ: عمر 3-6 ماه (در مقایسه با 5 روز در روش‌های معمولی).
  • فناوری یاتاقان: توزیع بار یکنواخت، مهر و موم‌های شعاعی/محوری/لابیرنت از ورود گرد و غبار جلوگیری می‌کنند.
  • جداسازی یاتاقان: یاتاقان‌های چهار ردیفه بدون نیاز به جداسازی حلقه داخلی قابل جدا شدن هستند.
  • خنک‌کننده یاتاقان: دمای مناسب را حفظ می‌کند و عمر را افزایش می‌دهد.
  • نگهداری سریع: جداسازی سریع کاهنده و سیستم تعویض سریع غلتک زمان تعویض را از 7 روز به 2 روز کاهش می‌دهد.
  • سیستم تغذیه: قیف‌های ثابت/متحرک؛ واحد تغذیه قابل تنظیم الکتریکی دوگانه با صفحات مقاوم به سایش.
  • کنترل و حفاظت: حسگرها HPGR را نظارت می‌کنند؛ تشخیص فلز و بای‌پس خودکار از آسیب فلزات سرگردان (Tramp Metal) جلوگیری می‌کند.

کاربردها

سنگ‌شکن HPGR ما در صنایع مختلف کاربرد دارد:

  • معدن‌کاری: خردایش سنگ آهن، مس، طلا، سرب-روی، الماس و بوکسیت و ...
  • صنعت سیمان: آسیاب کلینکر، مواد خام و سرباره برای تولید سیمان پرتلند.
  • صنایع شیمیایی و سرامیک: فرآوری سیلیس، کائولن و مواد نسوز.
  • بازیافت و سایر صنایع: پردازش زغال‌سنگ، فسفات و ضایعات صنعتی.

 مشخصات فنی

مدل

توان (کیلووات)

قطر غلتک (میلی‌متر)

عرض غلتک (میلی‌متر)

ظرفیت (تن در ساعت)

ابعاد (طول×عرض×ارتفاع، میلی‌متر)

GM120-50

2×355

1200

500

180-210

6500×4424×2113

GM120-80

2×500

1200

800

260-340

7627×5710×2340

GM140-60

2×500

1400

600

330-380

7380×5930×2758

GM140-80

2×560

1400

800

390-500

7528×5930×2838

GM140-100

2×630

1400

1000

440-510

8756×5528×2838

GM150-80

2×710

1500

800

420-530

8800×5810×3590

GM140-110

2×800

1400

1100

480-610

10467×5140×3120

GM150-110

2×800

1500

1100

580-730

8400×6110×3590

GM170-110

2×1120

1700

1100

830-980

10700×6915×3745

GM170-120

2×1250

1700

1200

900-1070

9950×6915×3983

GM170-140

2×1400

1700

1400

1050-1200

13415×5725×3330

GM180-160

2×1600

1800

1600

1250-1400

14035×6680×3586

GM200-150

2×1800

2000

1500

1500-1650

14800×6870×3920

GM200-180

2×2500

2000

1800

1900-2100

14900×6960×4120

GM200-200

2×2800

2000

2000

2300-2500

15093×7045×3859

GM240-180

2×3150

2400

1800

2600-2900

15800×7135×4300

GM260-180

2×3550

2600

1800

3000-3300

16500×7650×4420

GM300-200

2×5700

3000

2000

5200-5400

20500×9950×6100

ظرفیت‌ها برای سنگ‌های با سختی متوسط و چگالی توده 3.5 تن بر متر مکعب فرض شده‌اند؛ ابعاد ممکن است بر اساس نقشه‌های نهایی تغییر کند.

 مطالعات موردی

  • GM200-160 HPGR: 20 میلیون تن سنگ آهن؛ غربالگری خشک مصرف آب را کاهش می‌دهد؛ هزینه‌های آسیاب/باطله کاهش یافته؛ ظرفیت 2200 تن در ساعت، بیش از 55% ذرات زیر 3 میلی‌متر.
  • GM160-140 HPGR: اولین نمایش در منطقه؛ کاهش اندازه ورودی، شاخص باند و مصرف فولاد؛ بهبود بهره‌وری انرژی.
  • GM140-60 HPGR: در سال 2010 برای سنگ بسیار ساینده بازسازی شد؛ طراحی جدید غلتک عمر حدود 10,000 ساعت را به دست آورد.
  • GM150-110 HPGR: خردایش بسته 2 مرحله‌ای + غربالگری مرطوب HPGR؛ از زمان راه‌اندازی پایدار است.
  • GM200-180 HPGR: با آسیاب نهایی؛ طراحی 500 تن در ساعت، عملکرد 530-550 تن در ساعت، 11-13 کیلووات‌ساعت بر تن.
  • GM160-140 HPGR: یکپارچه با خردایش 3 مرحله‌ای + آسیاب گلوله‌ای؛ ظرفیت را از 14,400 تن در روز به 24,000 تن در روز (+38.9%) افزایش داد.



برای اطلاعات بیشتر، استعلام قیمت یا سفارشی‌سازی  HPGR، با ما تماس بگیرید  و خط خردایش خود را به سطح بالاتر ببرید!
